每到秋检和迎峰度夏前，各供电公司和检修班都要对绝缘隔板、绝缘套筒、环氧树脂板这类绝缘材料做耐压试验。前两天一个县公司兄弟打电话问，买绝缘材料耐压试验系统到底怎么选才不踩坑。我把现场常遇到的情况捋一遍，照着选基本不会走弯路。

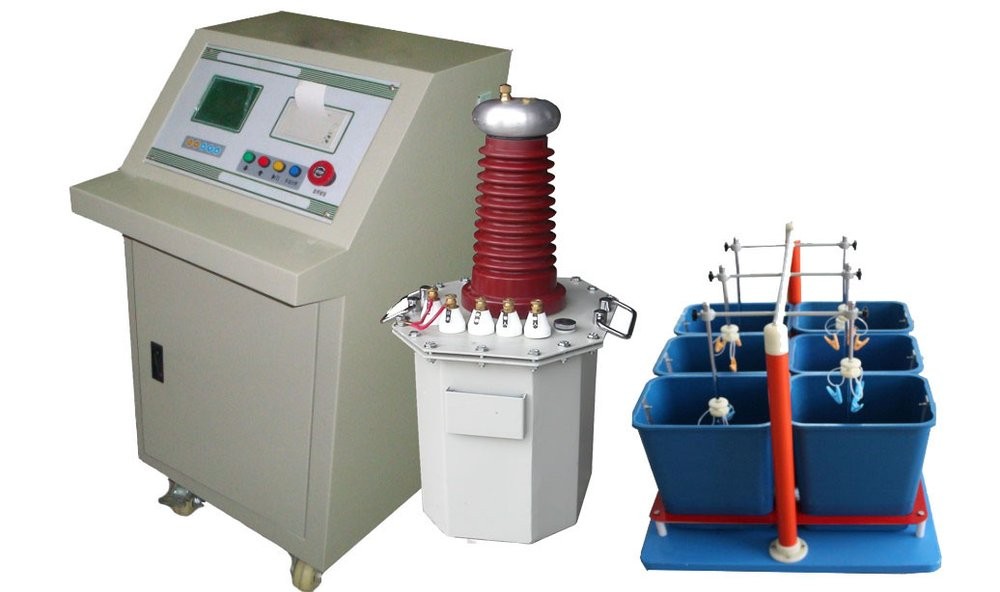

绝缘材料耐压试验系统

现场常见试品与容量需求

1. 试品电容量差异大：简单棒式或悬式绝缘子只有几十皮法，分级套管约一百到一千皮法，电压互感器两百到五百皮法，电力变压器一千到一万皮法，高压电缆每米约两百五十到三百皮法。选系统前先估准试品电容，容量才算得准。

2. 容量公式要用对：串并联谐振系统按 Pn=k×Vn²×ω×Ct×10⁻⁹ 估算，安全系数五十到一百千伏取四、一百五十到三百千伏取三、三百千伏以上取二。容量选小了升不到电压，选大了浪费钱还搬不动。

电压等级怎么定

1. 工频耐压常用规格：绝缘材料、套管、电力配件这类试品，常用五千伏安、五十千伏规格的工频耐压试验装置；低压电器元件也能覆盖。电压到不了额定值，试验就失去意义。

2. 高电压试品上串联谐振：三十五千伏电缆、主变压器、组合电器这类，建议用一百三十五千伏安、一百零八千伏的变频串联谐振设备，或三百千伏安、三百千伏的串并联谐振装置，电压覆盖更宽。

工频耐压与串联谐振怎么选

1. 小容量试品用工频：绝缘材料、套管、电子产品击穿耐电压试验，五千伏安工频或智能耐压系统就够，接线简单、上手快，班组成员培训半天就能独立操作。

2. 大电容试品用谐振：电缆、发电机、大容量变压器电容量大，用工频变压器要几吨重、电源也带不动。串联谐振电源功率仅为试验容量的分之一，设备重量只有普通装置十分之一到三十分之一。

控制箱容量档位避坑

1. 控制箱档位要配套：控制箱有三相、五千伏安、十千伏安、十五、二十、三十、五十千伏安多个档位，五千伏安单相二百二十伏、十五千伏安以上才用三相三百八十伏。买错相数和电压，现场接不上电。

2. 结构形式看容量：五千伏安及以下为箱式、五到三十千伏安台式、三十到五十千伏安柜式、五十千伏安以上分体。只看价格不看结构，运输和摆放都成问题。

精度与校准要注意

1. 电压电流精度：五千伏安工频装置电压电流测量精度约百分之一满量程加三字，智能耐压系统需看实际正弦波、电源波形畸变率小于百分之五。精度不够，试验数据不能采信。

2. 数字校准更省心：优选全数字式校准的机型，不用电位器手调，带密码保护，现场换人也不会被误改。实验室和现场来回倒，校准记录要留档。

安全保护功能不能省

1. 过流过电压保护：短路、闪络、击穿时主接触器要立即断开并自动回零；过电压按整定值动作。没有这套保护，一次击穿就可能烧毁试品和仪器。

2. 接地零位保护：接地端必须和地网可靠连接，接地电阻不大于零点五欧；调压器不在零位不能送电。这两项是现场保命的底线，选型时务必确认齐全。

选型时容易踩的坑

1. 只看低价不看配套：有的报价不含分压器、不含补偿电容、不含防晕线，到现场才发现缺件。下单前把电抗器、激励变、分压器、连线清单逐项对一遍。

2. 忽略试品扩展性：今年只做绝缘材料，明年可能接电缆和主变。留一点容量余量和电压档位，比用两年就淘汰划算。和厂家说清后续计划，让他们帮着配。

常见问答

问：绝缘材料耐压试验系统一般要配多大容量？

答：看试品电容量。绝缘材料、套管这类小电容试品，五千伏安、五十千伏工频或智能耐压系统足够；三十五千伏电缆、主变、组合电器要上串联谐振，按 Pn=k×Vn²×ω×Ct×10⁻⁹ 估算，安全系数按电压选三到四。

问：工频耐压和串联谐振哪一种更适合日常绝缘件试验？

答：日常绝缘材料、套管、电力配件击穿耐电压试验，工频或智能耐压系统接线简单、上手快，五千伏安规格够用。只有大电容试品才需要串联谐振，日常用谐振反而笨重。

问：选设备时哪些保护功能必须有？

答：过流保护、过压保护、零位启动保护、可靠接地这四项是底线。击穿或闪络时主接触器要立即断开并自动回零，接地电阻不大于零点五欧，调压器不在零位不能送电。
