互感器伏安特性测试仪和传统设备区别

年轻时候干试验，背一箱子调压器、标准电流表、电压表、滑线变阻器，到了现场光接线就半小时。如今一套武汉华能阳光电气的互感器伏安特性测试仪拎着就走。老师傅们常问，这新家伙到底比老设备强在哪，今天拿真实工况比一比，不吹不黑。

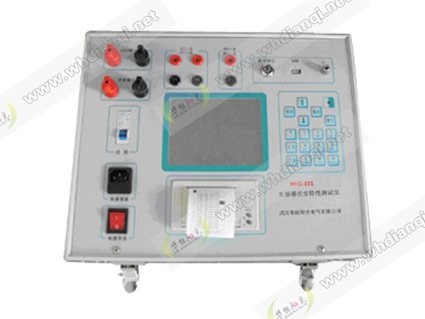

互感器伏安特性测试仪

1. 老设备多次拆接线：传统调压器加表测伏安要接调压器、电流表、电压表，测变比又要换接法，测直阻再换一套，一个电流互感器折腾三四回，每次都怕接错烧表。

2. 新设备一次搞定：伏安特性测试仪直阻、励磁特性、变比极性、角差比差一次接线完成。现场同类型几十台电流互感器排着测，中间不换线，出错几率小一大截。

1. 老办法打不到高拐点：普通调压器工频下要打出高拐点电流互感器的饱和区，电压轻松上千伏，绕组和端子受不了，人也危险。很多站用互感器拐点不高还好，主变套管电流互感器就抓瞎。

2. 变频法等效高电压：伏安特性测试仪用变频法，等效拐点电压能到60千伏量级，常规低压输出0到120伏、12安就够把曲线画全，既安全又把高拐点设备也覆盖了。

1. 手工读数误差大：老设备靠人盯表读数，电压电流还要换算，拐点全凭手描曲线估，同一个人在不同心情下能描出两条不一样的线，复现性差。

2. 自动成图自动判：新仪器自动描绘伏安曲线、10%和5%误差曲线，直接给拐点电压电流和不饱和电感等参数，电压精度正负百分之零点二。面板打印机当场出报告，U盘导出后台比对。

1. 老设备功能单一：调压器组合基本只能干伏安和简单变比，二次绕组电阻、二次负荷、比差角差得另找电桥和校验仪，一套试验要背三四台设备。

2. 新设备全项目集成：伏安特性测试仪覆盖各类电流互感器和电压互感器的励磁、变比、极性、直阻、负荷、比差、角差。二次电阻0到300欧、交流负载0到300伏安都内置，一台顶过去半套箱子。

1. 单台耗时：老办法一个电流互感器全套测加记录，熟练工也得十几分钟。新设备一键完成直阻励磁变比极性，典型小于1分钟，一天能多跑好几个间隔。

2. 重量和供电：整机约8公斤，交流220伏正负百分之十供电，配10安电源线和10安保险丝即可。比起半箱老设备加笨重调压器，一个人拎着上下变电站楼梯轻松多了。

1. 简单场合仍可用：只测低压小电流互感器的粗略伏安，老调压器组合也能凑合，但出不了合规的误差曲线和拐点参数，适合教学演示不胜任正式报告。

2. 新设备是趋势：按GB1208、GB16847、GB1207这些标准出试验数据，自动化仪器已是主流。新建变电站验收和秋检，基本都要求自动成图可追溯，老办法越来越难交差。

1. 老设备出不了曲线：传统调压器组合只能手描伏安，给不出标准10%误差曲线和自动拐点，按DL/T596和GB50150交资料常被退。新设备自动成图可追溯，审核一遍过。

2. 数据可追溯性：新仪器存1000组、U盘导出，每台互感器拐点电压电流、变比、比值差都能调出复查。老办法靠手写本，过阵子连自己都认不出，追溯免谈。

3. 标准引用更全：新设备覆盖GB1208、GB16847、GB1207全系列，报告标准号写全；老办法常只测伏安漏掉暂态级和电压互感器，资料不完整。

3. 老设备计量弱：老调压器组合基本测不了比差角差和二次负荷，而这些恰是判断互感器精度的关键。新仪器内置二次电阻0到300欧、交流负载0到300伏安，一次接线顺带出具，老办法得另搬电桥校验仪。

问：传统调压器组合还能不能用？

答：简单粗略测低压小电流互感器的伏安特性还能凑合，但打不出合格的10%误差曲线和拐点参数，也出不了可追溯的自动报告。按GB1208、GB16847、GB1207这些标准做验收和秋检，自动化伏安特性测试仪已是主流选择。

问：新设备比老设备贵很多值得吗？

答：单看采购价是贵些，但一台顶过去半套箱子，省下的接线时间、人工和出错重测的成本可观。一次接线完成直阻励磁变比极性角差比差，典型小于1分钟一台，秋检赶工期时这点格外值钱。

问：变频法测出来的数据和工频一致吗？

答：一致。低频变频法依据IEC60044-6也就是国标GB16847，按精确数学模型把低频结果折算到额定频率条件，等效拐点电压能到60千伏量级。电压测量精度正负百分之零点二，与工频实测在允许误差范围内吻合。
