年轻时候干耐压，扛的是笨重工频试验变压器，二百多公斤抬不上楼是真犯愁。后来换了串联谐振，腰不疼了，电源也小了。今天拿无局放串联谐振和老式工频耐压、普通谐振掰扯清楚，帮兄弟们选型不迷糊，少走弯路。

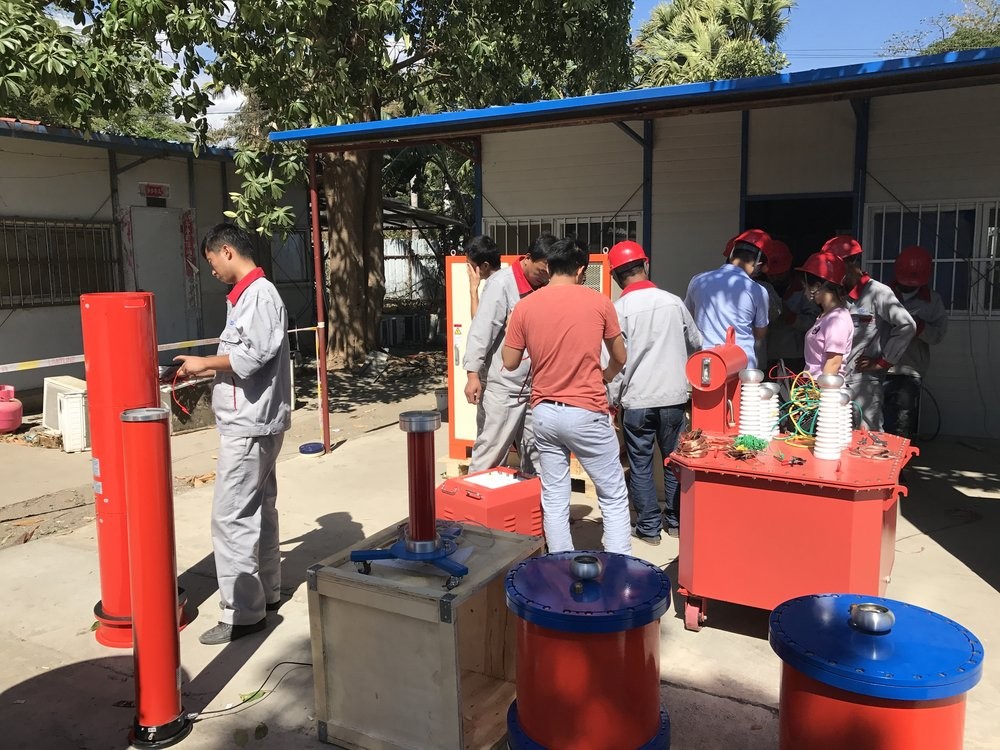

无局放串联谐振交流耐压试验装置

电源容量差出一个数量级

1. 谐振只需1/Q：传统工频耐压要1比1提供容量，300kVA试品就得配300kVA电源。串联谐振电源只需试验容量的1/Q，Q大于50时电源小得离谱，现场普通单相380伏就能喂饱，再不用拖个大电源车满场跑。

2. 变频电源才15kVA：这台无局放装置的变频电源额定功率才15千伏安，输出0到400伏、频率30到300赫兹。对比传统同等级设备那台大变频柜，运输和接线都轻松一大截，一个人搬得动，两个人抬着就上楼了。

重量体积天壤之别

1. 轻到1/10到1/30：谐振装置重量体积一般为普通试验装置的1/10到1/30。单台电抗器不超过40公斤，两个人抬着走；传统工频变压器动辄几百公斤，进仓上楼得叫叉车，老师傅的腰是真的保不住。

2. 现场好布点：电抗器分散布置，离试品近、连线短。传统大变压器体积大，狭小的开关室里转个身都难，谐振这套往墙角一靠就能干，不挡道也不挤人，现场收拾起来也快，收工省心。

波形干净才是硬道理

1. 畸变率小于1%：谐振式滤波电路让输出波形畸变率小于1.0%，接近标准正弦波。传统工频耐压谐波成分多，峰值容易误击穿，对交联电缆和封闭式组合电器尤其不友好，测出来的数据人家验收也未必认。

2. 防谐波误判：干净的正弦波能防止谐波峰值造成的假击穿，试验结论更可信。验收单位拿到波形记录，一眼就能看出你这设备靠不靠谱，数据干净比什么漂亮话都管用，挑不出毛病。

短路电流小保护试品

1. 击穿电流降为1/Q：试品击穿时谐振回路失谐，电流降到正常试验电流的1/Q。传统工频耐压短路电流大，一击穿就是大洞，故障点扩大、试品报废风险高，修起来花钱又误工期，谁都不想摊上这种事。

2. 无恢复过电压：击穿后高电压立即消失，恢复电压建立过程以秒计，无电压过冲。传统设备常有过恢复过电压，对试品绝缘是二次伤害，搞不好连带着把周边设备也带进坑里，麻烦得很，后患无穷。

无局放是独门优势

1. 自身不产生局放：无局放型专为局放要求高的场景设计，装置自身基本不放电，输出波形畸变小于1.0%。传统工频耐压和一般谐振都不具备这个能力，局放试验只能另配仪器，多一道工序多一份出错可能。

2. 一套兼顾耐压局放：做交联电缆、封闭式组合电器交接时，既要交流耐压又要看局放背景，无局放装置一次性把活儿干了，不必耐压完再换局放仪重接线，省一遍工序也少一遍接线失误，现场效率高一大截。

适用试品范围更广

1. 大电容试品更顺：长电缆、大容量主变这类大电容试品，传统工频耐压电源扛不住，谐振法靠Q值放大轻松拿下。6公里电缆、150kV主变都不在话下，容量再大也能靠加电抗器解决，扩展性强。

2. 高电压也稳：300kV装置覆盖150kV及以下设备，开关、封闭式组合电器、主变、电缆全包。频率20到300赫兹可调，从发电机到电缆各种试品都能找到合适谐振点，一套设备顶过去三四套的活儿，划算。

老师傅的选型建议

1. 别光比价格：选设备别只盯着报价单上的数字，同样叫谐振，波形畸变率、Q值、连续工作时间差很多。我们建议把关键指标写进合同，验收时一项项对，免得后期扯不清，白纸黑字最管用。

2. 看重扩展能力：一套设备能不能覆盖你未来三五年的试品，比当下便宜几千块重要。电抗器能串能并、频率范围宽，站点扩建了也不用再添设备，算总账才划算，前期配置宁可宽一点。

常见问答

问：串联谐振比传统工频耐压轻多少？

答：重量体积约为普通装置的1/10到1/30，单台电抗器不超过40kg；而传统工频试验变压器常达数百公斤，现场搬运、上楼、进仓都明显不便。

问：无局放型和普通谐振区别在哪？

答：无局放型输出波形畸变率小于1.0%且自身基本不产生局部放电，适合局放敏感试品（封闭式组合电器、交联电缆交接）；普通谐振不具备低局放能力，局放试验需另配仪器。

问：试品击穿时两种设备差别大吗？

答：差别很大。谐振法击穿后回路失谐，电流降为正常的1/Q且无恢复过电压，故障点损伤小；传统工频耐压短路电流大、易有过恢复过电压，易扩大试品损伤。

经验就这些，说到底，把活儿干明白比啥都强
