迎峰度夏前，调度要求把枢纽站主变全测一遍。新来的青工问这玩意儿到底怎么测出电阻的，我蹲在端子箱旁边跟他讲了半小时。其实原理不复杂，就是欧姆定律，但要把它讲透得从电源、电流、采样到折算一步步来。下面把现场能讲明白的那套理儿写下来，免得回头又忘。

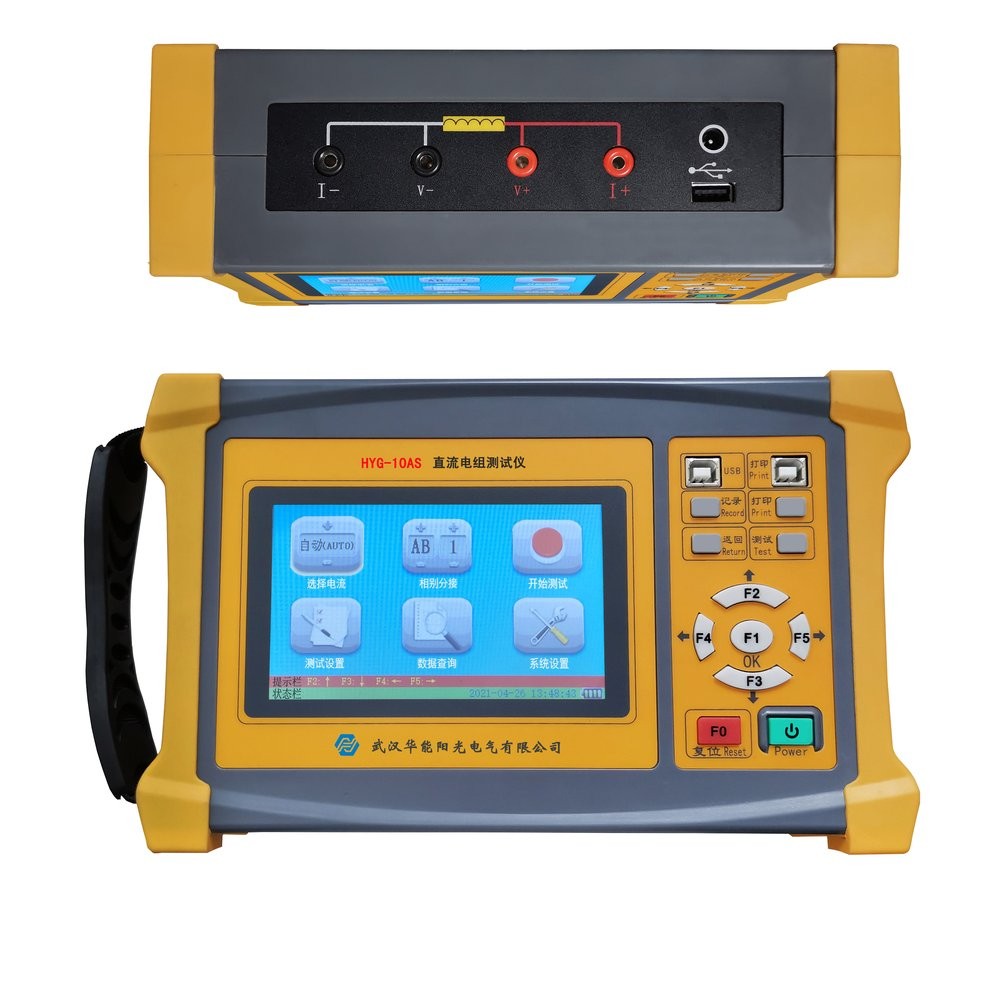

手持式变压器直流电阻测试仪

恒流源给绕组灌直流

原理本质：仪器内部是个可控恒流源，给变压器绕组施加一个稳定的直流电流，绕组是感性负载，电流从零爬到稳得住要时间，大容量变压器更明显。

电流档位：手持式设备一般多档电流可选，最大能到十安培，测低压侧小电阻用大电流，信噪比高，读数稳得快，秋检省时间。

充电过程：绕组电感让电流不能瞬间到位，所以测之前要等它充好电，仪器有充电进度提示，别没稳就去读数，那样读出来是错的。

四线制测电压降

四线制：激励线和采样线分开走，电流走粗线，电压走细线，接触电阻只在电流回路里，采样端测不到，微欧级才准，这是核心技术。

电压采样：稳流后测绕组两端电压降，配合已知电流按欧姆定律算电阻，分辨率能做到零点一微欧，足够分辨出细小的阻值变化。

接线要点：电压夹要夹在电流夹内侧靠绕组那侧，夹错位置会把引线电阻算进去，现场老出错就在这，得盯紧了别马虎。

感性负载的消磁与放电

电感影响：变压器绕组是大电感，断电瞬间反电动势很高，仪器必须有放电回路和音响报警，我们现场最怕有人没等放电就去拆线。

放电指示：好的设备放电时有蜂鸣加屏幕提示，电流没放完端子带电，拆线会被电一下，所以一定要等放电结束灯灭了再动手。

助磁法：星三角联接大容量变低压侧电感大，靠助磁法给另一绕组补磁，加快稳定，这是原理层面的技巧，选型要带这功能。

温度折算才是可比数据

温度敏感：铜绕组电阻随温度近似线性变，每升一摄氏度大约变千分之四，不折算到同一温度没法跟出厂值去比，这步不能省。

折算公式：标准按七十五摄氏度折算，仪器里设好试品温度和材料，自动算出折算阻值，不用手扒公式，又准又省事，老师傅也认。

比对判据：折算后跟出厂值比变化不大于百分之二，相间不平衡不大于百分之四，这些限值仪器直接给，现场立刻就能判定合格与否。

三相怎么测和算不平衡率

逐相测：三相绕组依次加流测阻，记下每相阻值，仪器自动算三相平均值和相间差，线间再算两两之差，过程不用人插手。

不平衡率：交接要求相间不大于平均值百分之四，线间不大于百分之二，超出要查分接开关和引线接触，这比绝对值更灵敏。

数据意义：不平衡率异常往往是分接开关触头烧蚀或引线松动的早期信号，比绝对值更灵敏，老师傅最看重这一项指标。

数据处理与存储

自动记录：测完自动存一千条，按站名设备号归档，回头写报告直接调，比小本子手抄强太多，也不怕字看不清。

导出：USB转存优盘，RS232上后台系统，现在班组都走电子上报，手录早淘汰，数据还能直接进台账系统。

打印：内置热敏打印机当场出单签字，验收底气足，老派但离不开，甲方就认这张带数据的纸质单子。

整机供电与结构

供电：内置二十四伏六安时锂电池，市电电池双供电，山区没电也能干一天，这才是手持式设备该有的样子。

结构：手持式整机约四点七五公斤，七寸彩屏八百乘四百八十，单手拎着爬变压器爬梯不费劲，比老电桥轻了六七倍。

环境：工作温度零下二十到四十度，湿度不大于百分之八十，秋检严冬盛夏都扛得住，现场环境再差也能开工。

常见问答

问：为什么测直流电阻要等电流稳定？

答：变压器绕组是大电感，加直流后电流按指数爬升，大容量变要几十秒才稳。没稳就读数偏低且漂移，必须等仪器充电完成提示后再记录，这是原理决定的，急不得。

问：四线制比起两线制好在哪？

答：两线制把引线电阻和接触电阻算进结果，微欧级测量误差巨大。四线制激励与采样分离，接触电阻只在电流回路，采样端测不到，所以手持式直阻仪必须用四线制才准。

问：温度折算按多少度？

答：按GB50150和DL/T596，绕组电阻折算到七十五摄氏度比较。仪器设好试品实测温度和铜铝材料，自动算折算值，再与出厂值比变化不大于百分之二判定合格。

讲得差不多了，别忘了试验完把数据存好
